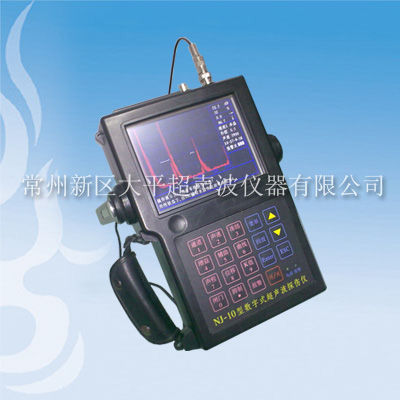

一、NJ-10型超聲波探傷儀功能和特點：

NJ-10型超聲波探傷儀體現了最新的超聲波探傷儀設計和制造技術。它是一種功能實用、性能卓越的數字式超聲波探傷儀，適用于金屬焊縫探傷、鋁鑄件、銅合金探傷，其質量水平不僅符合，而且還超過了國標（JB/T10061—1999）要求。采用國內首創的一體化電路，免維護設計；便于儀器升級！

二、NJ-10型超聲波探傷儀功能和特點：

1、智能對話式式操作，簡便易學。

2、大屏幕高清真彩液晶顯示，顯示屏分辨率高達640*480。

3、高速采樣，波形保真度高。

4、帶有日歷時鐘，探傷界面上直看，自動記錄工作時間報告日期。

5、具有十套探傷工藝參數，可以分別記憶，獨立保存。

6、制作幅度或分貝DAC曲線，取樣點不受限制，并可進行DAC實時補償。

7、具有波形凍結，峰值保持等功能。

8、使用高能量鋰離子充電電池，單一電池連續使用高達6小時以上。

9、儀器內置了SD卡，存儲容量大

10、儀器可存儲10個通道參數和超過1000幅波形（包括探傷參數、DAC曲線等）。

11、使用U盤轉存數據，方便靈活，。可移接電腦，完成數據處理打印等功能。

三、NJ-10型超聲波探傷儀主要技術指標：

1、 工作頻率：        0.5－15MHz

2、 工作方式：        單探頭、雙晶探頭發射接收方式。

3、 增益范圍：        120dB（步進為0.5dB）

4、 衰減器精度：     ＜ ±1dB/12dB

5、 水平線性誤差:     ≤0.3%

6、 垂直線性誤差： ≤3.0%

7、 動態范圍：         ≥30dB

8、 噪聲電平：         ＜ 15%

9、 分辨率：             ≥30dB（2.5PΦ20）； ＞40dB（5NΦ14）

10、靈敏度余量：     ≥60dB（200mm-Φ2平底孔，2.5PΦ20）

11、檢測范圍：          3－6000mm

12、充電器電源：      輸入AC220V±10%　50Hz ；輸出DC8.4V

13、電池標稱電壓： 直流（DC）7.2V（鋰電池）

14、電池工作時間： 單電池連續工作6小時以上

15、工作環境溫度：（-20 ～ 40）℃  相對濕度（20 ～ 95）% RH（參考值）

16、重量：                 1.18Kg(含電池)

17、外型尺寸：          258 x 159 x 58（mm）

四、NJ-10型超聲波探傷儀標準配置

儀器出廠時通常配置如下器件，由于客戶需求不同，可能增減其中部分器件，應以儀器裝箱單為準。

為更好的使用儀器，我們建議您根據實際需求選擇購買以下配件：

NJ-10型超聲波探傷儀通常必須配制：

符合您工作需要的各型號探頭

符合您工作需要的各種標準試塊

符合您工作需要的耦合劑

通常需要增加配件：

儀器專配第二塊鋰電池

儀器專配第二個充電器

儀器轉存儲數據的U盤或其它移動存儲設備

可以增加以便更好發揮儀器功能的配件：

臺式電腦或筆記本電腦（保存數據和管理數據）

各種打印機（通過導入數據到電腦后進行打印）

數碼相機（紀錄探傷現場外部狀態）
